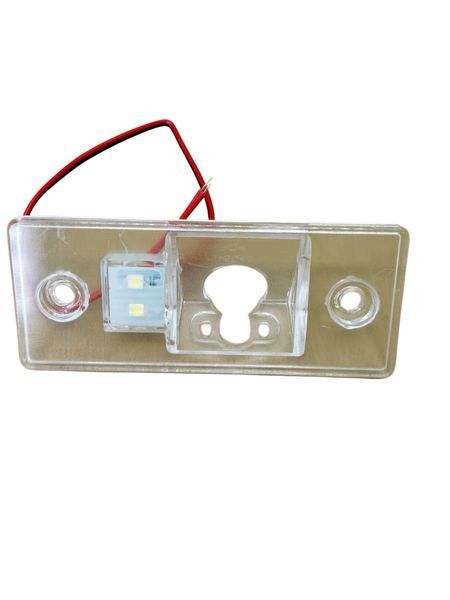

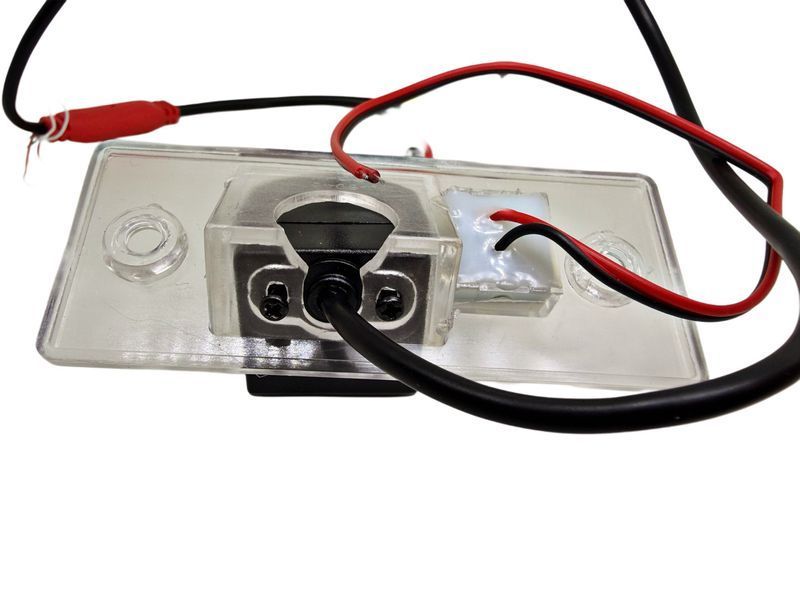

Интегрированная камера заднего вида AHD turning lines (установка в плафон подсветки номера)
Данная камера разработана для скрытого монтажа вместо штатного плафона подсветки регистрационного знака. Такая конструкция позволяет избежать сверления кузовных элементов и сохраняет заводскую функцию подсветки номера. Главное назначение устройства — трансляция четкого видеосигнала о ситуации позади транспортного средства при включении передачи заднего хода.
Модификация AHD turning lines (Full HD с динамической разметкой) — это технологичное решение, сочетающее высокую детализацию формата AHD (1080p) и функцию интерактивных траекторных линий. Сенсор отслеживает смещение кузова при маневрировании и автоматически искривляет парковочные линии на мониторе. Это позволяет максимально точно рассчитывать траекторию заезда на парковочное место без подключения к CAN-шине автомобиля.
Перед покупкой обязательно убедитесь, что ваше головное устройство (Android-магнитола или совместимый монитор) поддерживает формат цифрового видеосигнала AHD (1080P/720P).
Почему стоит выбрать именно версию AHD turning lines?
- Высокое разрешение Full HD (1080p): Цифровой сенсор обеспечивает максимальную четкость картинки, детализацию мелких объектов и отсутствие цифровых помех.
- Динамическая парковочная разметка: Траекторные линии программно изгибаются при движении автомобиля назад, облегчая парковку в сложных и cramped условиях.
- Широкоугольная оптика («рыбий глаз»): Объектив 160° обеспечивает охват всей зоны позади бампера, сводя к минимуму «слепые зоны».
- Технология Star Night Vision: Превосходное качество изображения в темноте благодаря повышенной светочувствительности CCD-матрицы.
- Простая интеграция: Динамические линии работают от програмного гироскопа камеры — не требуется сложное подключение к датчикам рулевого колеса.
Технические параметры камеры
Характеристики видеосигнала и оптики:
- Тип сигнала: AHD (Analog High Definition) / с возможностью переключения в CVBS.
- Разрешение: 1920×1080p (Full HD).
- Линии разметки: Динамические (turning lines / реагируют на движение кузова).
- Объектив: 160° («рыбий глаз»).
- Матрица: CCD с интегрированной технологией ночной съемки Star Night Vision.
- Минимальная освещенность: 0.001 lux.
- Формат: PAL/NTSC.
- Разъем видео: Стандартный RCA («тюльпан»).
- Разъем питания: DC (или открытые контакты проводов, в зависимости от партий поставщика).
- Рабочее напряжение: 12В.
- Класс пыле- и влагозащиты: IP67 (защита от мойки под давлением и непогоды).
- Температурный режим: от -20 °C до +65 °C (стабильная работа зимой и летом).
Конфигурация AHD-режима и настройка магнитолы

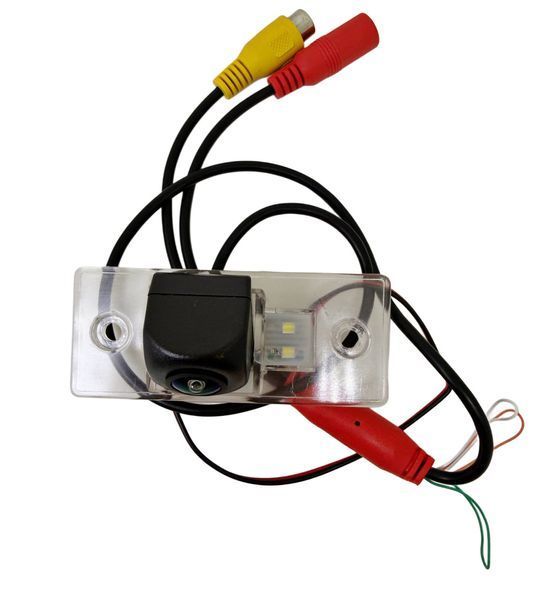

Если ваша магнитола не поддерживает сигнал высокой четкости (черный экран после подключения AHD-камеры), устройство можно переключить в аналоговый режим работы (CVBS). Для этого необходимо разомкнуть (перерезать) зеленую петлю провода на жгуте камеры.
Обратите внимание: любые изменения целостности настроечных проводов (перерезание) вступают в силу после перезагрузки камеры (отключения и повторного включения питания 12В).
Программная настройка (для Android-систем):
Для корректного отображения AHD-сигнала зайдите в меню вашей магнитолы по пути: Настройки автомобиля → Заводские настройки (Factory Settings) → Настройки заднего хода (Reverse settings). В открывшемся списке выберите видеопоток AHD-1080P-25HZ или AHD-720P-30HZ.
Руководство по электромонтажу
Схема подключения обеспечивает автоматический вывод изображения с динамическими линиями при переводе селектора АКПП/МКПП в положение заднего хода:
- Цепь питания: Подключите силовой кабель модуля к контактам фонаря заднего хода. Красная жила коммутируется с плюсом (+12V), черная жила — с массой (кузовом).
- Видеолиния: Проложите основной 6-метровый кабель RCA по салону транспортного средства (от двери багажника до монитора или мультимедийного устройства).
- Провод возбуждения (Excitation wire): На концах кабеля RCA расположены короткие красные отводы.
- Отвод у камеры подключается к «плюсу» фонаря заднего хода (совместно с питанием самой камеры).
- Отвод у головного устройства подключается к управляющему пину магнитолы/монитора (чаще всего имеет маркировку Reverse-in, Back, Cam-in или Reverse trigger). Именно этот сигнал принудительно переключает экран в режим камеры.
Комплект поставки:
- Модуль камеры заднего вида (модификация AHD turning lines).
- Провод для подключения питания (длина 1–1.5 м).
- Транзитный видеокабель RCA с интегрированным управляющим проводом (длина 6 м).
Техническое примечание: тип коннектора питания (DC-штекер или открытые контакты проводов) может варьироваться в зависимости от конкретной заводской партии.
