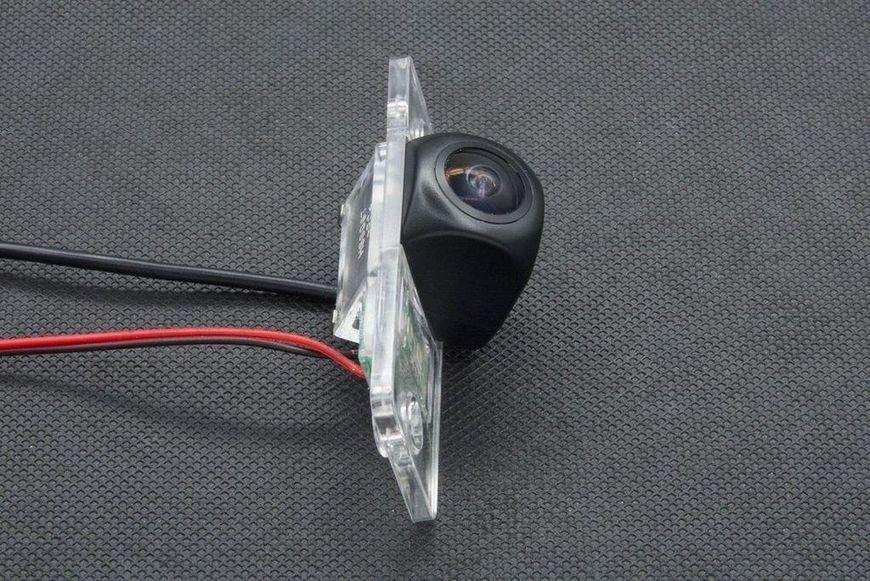

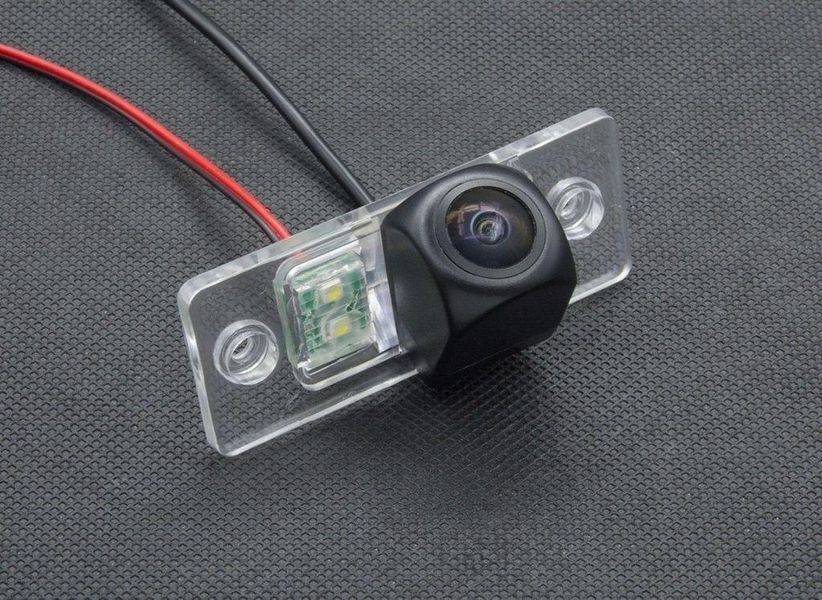

Интегрированная камера заднего вида Full view (установка в плафон подсветки номера)
Данная камера разработана для скрытого монтажа вместо штатного плафона подсветки регистрационного знака. Такая конструкция позволяет избежать сверления кузовных элементов и сохраняет заводскую функцию подсветки номера. Главное назначение устройства — надежная трансляция четкого видеосигнала высокой детализации о ситуации позади транспортного средства при включении передачи заднего хода.
Модификация Full view (HD 720p) — это сбалансированное решение с цифровой матрицей повышенной четкости и расширенным углом обзора. Главное преимущество Full view заключается в идеальном сочетании высокого качества картинки стандартов HD и широкой совместимости с большинством автомобильных мониторов и магнитол. Это отличный выбор для тех, кто хочет получить четкое изображение высокого разрешения без необходимости покупки сложных премиальных медиасистем.
Перед покупкой убедитесь, что ваш монитор поддерживает видеосигнал стандарта HD 720p с видеоформатом NTSC и имеет стандартный вход RCA (тюльпан).
Почему стоит выбрать именно камеру Full view?
- Высокая детализация HD (720p): Разрешение 1280×720p обеспечивает более высокую четкость и контрастность картинки по сравнению со стандартными аналоговыми камерами.
- Расширенный обзор «рыбий глаз» (155°): Специальная широкоугольная оптика максимально увеличивает зону видимости, помогая вовремя заметить препятствия и пешеходов по бокам автомобиля.
- Универсальная совместимость: Стандарт 720p легко поддерживается большинством современных магнитол, включая Android-устройства и классические штатные мониторы.
- Отличная ночная съемка: Цветная CCD-матрица со светочувствительностью 0.001 lux обеспечивает чёткую и информативную картинку даже при слабом освещении от фонарей заднего хода.
- Установка без повреждения кузова: Монтаж в штатное место плафона сохраняет заводской внешний вид и не требует сверления отверстий.
Технические параметры камеры
Характеристики видеосигнала и оптики:
- Тип сигнала: HD-видеопоток (Full view).
- Разрешение: 1280×720p (HD).
- Линии разметки: Выключены (можно активировать статические).
- Объектив: 155° («рыбий глаз»).
- Матрица: Цветная CCD.
- Минимальная освещенность: 0.001 lux.
- Формат: NTSC.
- Разъем видео: Стандартный RCA («тюльпан»).
- Разъем питания: DC (или открытые контакты проводов, в зависимости от партий поставщика).
- Рабочее напряжение: 12В.
- Класс пыле- и влагозащиты: IP67 - IP68 (надежная защита от мойки под давлением, грязи и непогоды).
- Температурный режим: от -20 °C до +65 °C (стабильная работа зимой и летом).
Внимание: В стандартных моделях Full view парковочная разметка по умолчанию выключена. Для активации статических линий (которые помогают точнее определять расстояние до препятствия) необходимо перерезать белый сигнальный провод на кабеле камеры. Изменения вступят в силу только после перезагрузки питания камеры (отключения и повторного включения 12В).
Руководство по электромонтажу
Схема подключения обеспечивает автоматический вывод изображения на экран при переводе селектора АКПП/МКПП в положение заднего хода:
- Цепь питания: Подключите силовой кабель модуля к контактам фонаря заднего хода. Красная жила коммутируется с плюсом (+12V), черная жила — с массой (кузовом).
- Видеолиния: Проложите основной 6-метровый кабель RCA по салону транспортного средства (от двери багажника до монитора или мультимедийного устройства).
- Провод возбуждения (Excitation wire): На концах кабеля RCA расположены короткие красные отводы.
- Отвод у камеры подключается к «плюсу» фонаря заднего хода (совместно с питанием самой камеры).
- Отвод у головного устройства подключается к управляющему пину магнитолы/монитора (чаще всего имеет маркировку Reverse-in, Back, Cam-in или Reverse trigger). Именно этот сигнал принудительно переключает экран в режим камеры.
Комплект поставки:
- Модуль камеры заднего вида (модификация Full view HD 720p).
- Провод для подключения питания (длина 1–1.5 м).
- Транзитный видеокабель RCA с интегрированным управляющим проводом (длина 6 м).
Техническое примечание: тип коннектора питания (DC-штекер или открытые контакты проводов) может варьироваться в зависимости от конкретной заводской партии.
